Starší verze Preview3D, které používaly StepKit 0.16.0, nezobrazovaly optimálně drobné STEP modely. Například díra v šestimilimetrovém ozubeném kole, která měla být kružnicí, se po teselaci vykreslila jako polygon.

Na vině bylo měřítko. Soubor, který měl jednotky v metrech, ale obsahoval model o velikosti milimetrů, nepřevedl geometrii dostatečně jemně s ohledem na fyzickou velikost dílu.

Malé díly už nejsou hranaté

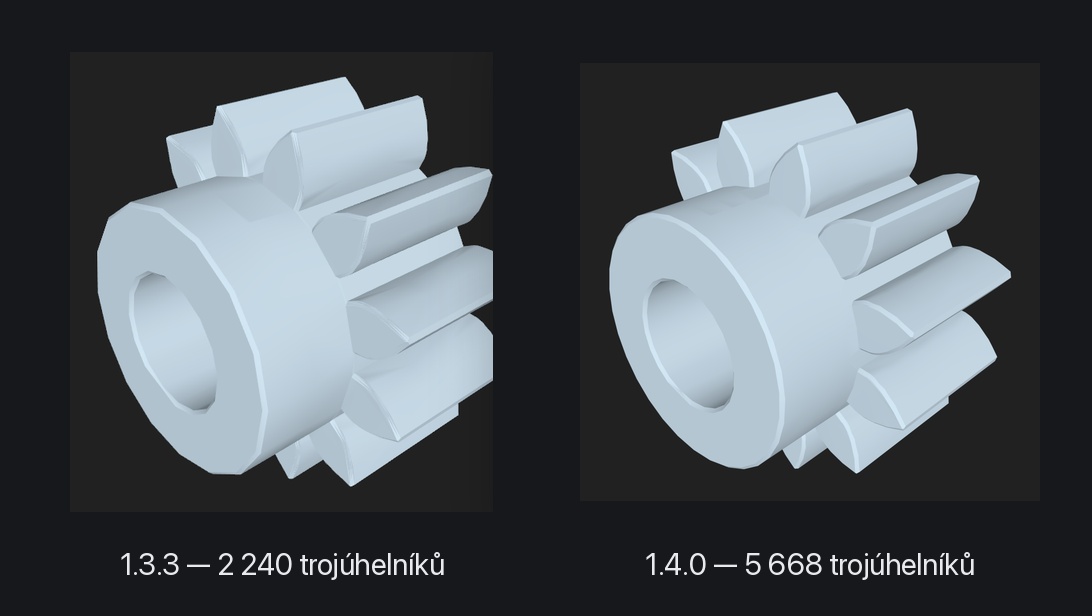

Preview3D od verze 1.4.0 staví na StepKitu 0.25.1, který tohle počítá z úhlopříčky samotného dílu. Stejné kolo má místo 2 240 trojúhelníků 5 668 a díra je kruhová. Velkých dílů se úprava nijak netýká, tam vše zůstává tak, jak bylo. Tedy kromě dalších oprav, které převádění STEP modelů na mesh obecně zlepšují.

Tři způsoby, jak se podívat na model

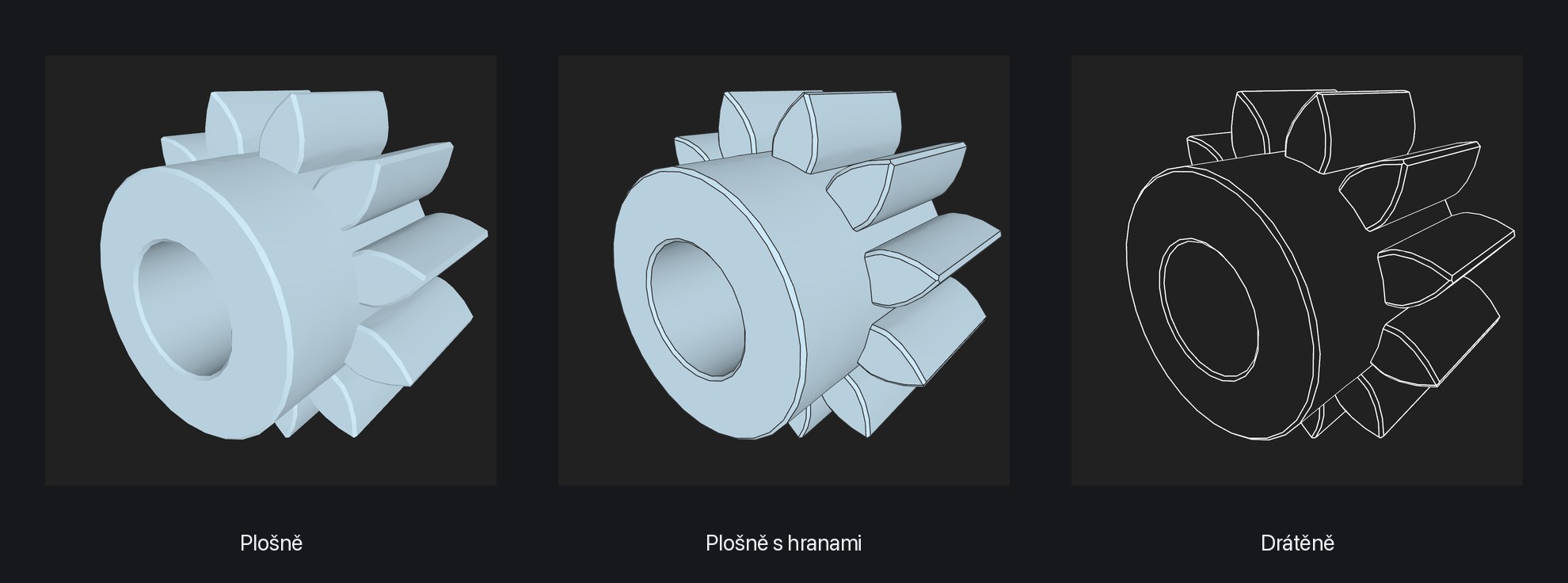

Model se nově dá zobrazit ve třech režimech. V horní liště se přepíná mezi plošným zobrazením, plošným s hranami a drátěným modelem.

U souboru STEP jsou tyto hrany skutečné, nakreslené CADem. Mesh model dostane místo nich své zlomové hrany, takže i STL zůstane čitelné jako tvar. Drátěné zobrazení navíc zachovává neprůhlednost modelu, takže vzdálené hrany neprosvítají skrz.

Model, který vypadá špatně, mi můžete poslat

Na webu Preview3D je nově formulář pro zaslání modelu, který se v aplikaci kreslí špatně nebo nejde otevřít. Stačí přiložit soubor nebo odkaz na něj a napsat pár slov o tom, co vidíte. E-mail je nepovinný, slouží jen k tomu, abych vám dal vědět, až bude chyba opravená.

Model použiju jen k nalezení a opravě chyby v Preview3D a v jádru StepKit. Nezveřejním ho, nikomu ho nepředám a po opravě ho smažu, nejpozději do roka.

Jak ji získat

Aplikace se aktualizuje sama nebo ručně přes App Store → Aktualizace. Na Macu, iPadu a iPhonu je 1.4.2 od 7. října. Navazuje na 1.4.0 z 27. září a na Macu na 1.4.1 z 29. září, která opravila drobnou chybu v zobrazení G-code. Apple Vision Pro dostal stejné opravy teselace ve vlastní verzi 1.4.1 od 3. října, tři režimy zobrazení tam zatím nejsou.

Celý seznam změn je na preview3d.xfanta.com/cs/changelog.

Preview3D je nativní prohlížeč 3D modelů a G-code pro Mac, iPad, iPhone a Apple Vision Pro. STEP, STL, OBJ, PLY, glTF/GLB, 3MF, USDZ, G-code a další – náhledy ve Finderu, export mezi formáty, PMI a GD&T u AP242. 9,99 $ jednorázově, jeden nákup pro všechna zařízení, bez účtu a bez připojení k síti.

👉 Preview3D v App Store · preview3d.xfanta.com

Vyžaduje macOS 14, iOS/iPadOS 17 nebo visionOS 2.

Jestli máte STEP, který se kreslí hrubě nebo se hlásí jako nevodotěsný, pošlete mi ho přes formulář nebo na apps@xfanta.com. Přesně takové soubory posouvají jádro StepKitu dál. Opravy výše vyšly z konkrétních modelů.
